Rôle des Eurocodes

Les Eurocodes sont les normes européennes de dimensionnement et de justification des structures de bâtiment et de génie civil. Dans Autodesk Robot Structural Analysis, ils servent de cadre de calcul pour analyser le comportement des structures, générer les combinaisons de charges et vérifier la conformité réglementaire des ouvrages.

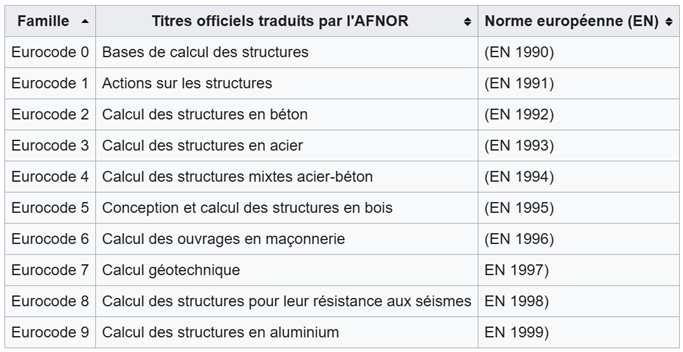

Dans le cadre d’une analyse de portique, plusieurs Eurocodes sont particulièrement utilisés :

• Eurocode 0 (EN 1990) – Bases de calcul des structures
  Il définit les principes généraux de sécurité structurelle, les états limites (ELU/ELS) et les combinaisons de charges utilisées dans les calculs.
• Eurocode 2 (EN 1992) – Structures en béton
  Il concerne le dimensionnement et les vérifications des éléments en béton armé ou précontraint : résistance, fissuration, déformations ou ferraillage.
• Eurocode 3 (EN 1993) – Structures en acier
  Référence pour le calcul des charpentes métalliques, il permet notamment de vérifier les efforts, la stabilité et les phénomènes de flambement sur les portiques acier.
• Eurocode 5 (EN 1995) – Structures en bois
  Il définit les règles de calcul des structures bois et prend en compte les spécificités du matériau comme le fluage ou les variations liées à l’humidité.
• Eurocode 8 (EN 1998) – Résistance aux séismes
  Il encadre les calculs parasismiques et les analyses dynamiques afin d’évaluer le comportement des structures en zone sismique.

L’intégration des Eurocodes dans Robot Structural Analysis permet d’automatiser une partie importante des vérifications réglementaires tout en conservant une cohérence entre modélisation BIM, calcul structurel et justification technique du projet.

Intégration des eurocodes Dans Robot Structural Analysis

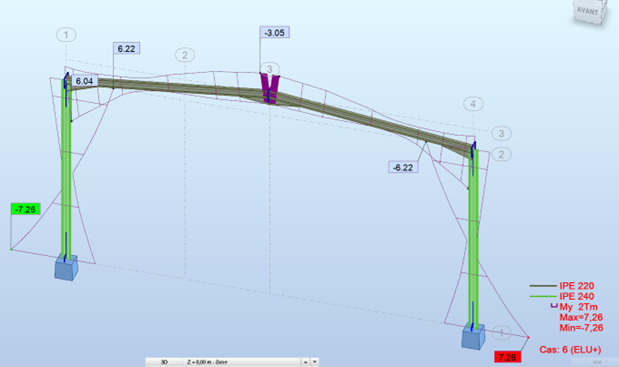

Moments fléchissants d’un portique à l’ELU

Figure 1 – Analyse des moments fléchissants d’un portique à l’ELU dans Robot Structural Analysis

Cette simulation illustre le comportement d’un portique soumis à une combinaison de charges à l’État Limite Ultime (ELU). Robot Structural Analysis calcule automatiquement les efforts internes dans la structure, notamment les moments fléchissants, afin d’identifier les zones les plus sollicitées.
Les déformations affichées permettent d’évaluer rapidement le comportement global du portique et de vérifier si les sections choisies restent compatibles avec les exigences de l’Eurocode 3 pour une structure acier.

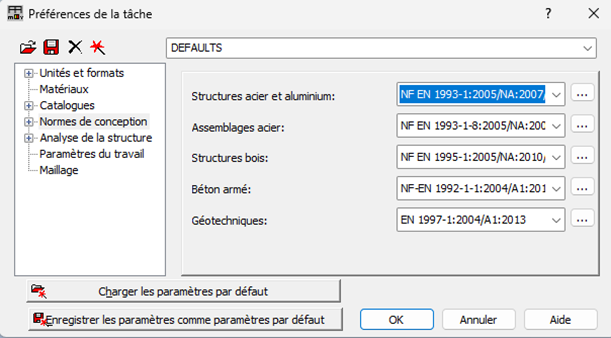

Figure 2 – Configuration des Eurocodes dans Robot Structural Analysis

Robot Structural Analysis permet de sélectionner directement les normes de calcul utilisées pour chaque matériau ou type d’ouvrage. L’utilisateur peut ainsi appliquer les Eurocodes adaptés aux structures acier, béton armé, bois ou encore aux vérifications géotechniques.
Cette intégration simplifie la mise en conformité réglementaire du projet et garantit une cohérence entre les hypothèses de calcul, les combinaisons de charges et les vérifications réalisées dans le logiciel

Robot Structural Analysis et le calcul des structures en acier

Calcul des profilés métallique à l’Eurocode 3

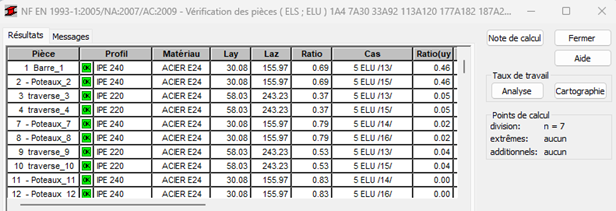

Figure 3 – Vérification des profils métalliques selon l’Eurocode 3
Robot Structural Analysis permet de dimensionner automatiquement les éléments de charpente métallique conformément à l’Eurocode 3 (NF EN 1993-1-1). Le logiciel analyse les efforts appliqués sur chaque profilé et vérifie leur taux de travail en fonction des combinaisons de charges définies dans le projet.
Cette approche permet d’identifier rapidement les éléments critiques, d’optimiser les sections métalliques et de sécuriser le dimensionnement des structures acier.

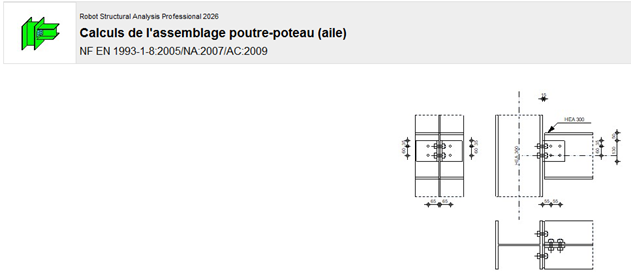

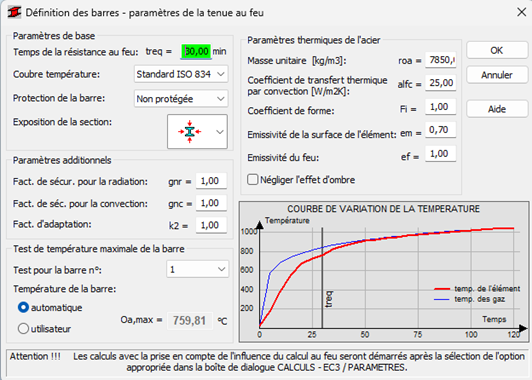

Figure 4 & 5 – Vérification des assemblages métalliques et comportement au feu
Robot Structural Analysis intègre également des modules de vérification des assemblages acier selon l’Eurocode 3 partie 1-8. Les connexions poutre-poteau, platines ou assemblages boulonnés peuvent être analysés directement dans le logiciel afin de contrôler leur résistance et leur conformité réglementaire.

Robot Structural Analysis et le calcul des structures en béton

RSA permet de dimensionner les structures en béton en respectant l’Eurocode 2. Ainsi il permet de calculer les éléments en béton armé en respectant la norme NF EN 1992-1-1.

Figure 6 – Modélisation d’une poutre continue en béton armé selon l’Eurocode 2
Robot Structural Analysis permet de dimensionner les éléments en béton armé conformément à l’Eurocode 2 (NF EN 1992-1-1). Cette modélisation de poutre continue illustre l’analyse des portées, des appuis et de la répartition des efforts dans la structure.
Le logiciel automatise les calculs de résistance et facilite les vérifications liées au comportement du béton armé, notamment pour les contraintes, les déformations ou le ferraillage des éléments

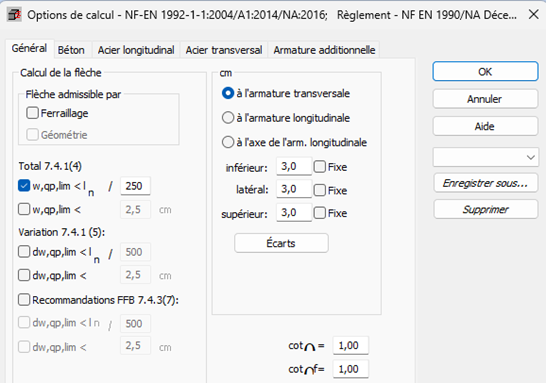

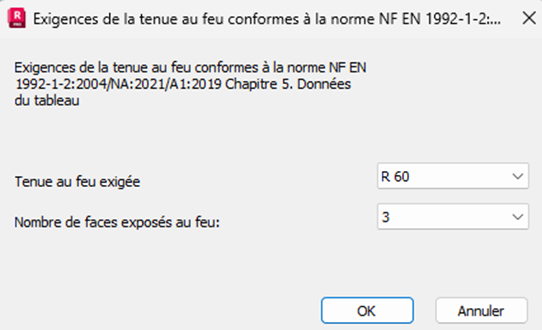

Figure 7 & 8 – Paramétrage des vérifications béton et tenue au feu
Robot Structural Analysis intègre les paramètres de calcul spécifiques à l’Eurocode 2, comme les critères de flèche, les dispositions d’armatures ou les hypothèses de vérification réglementaire.
Le logiciel permet également de contrôler la résistance au feu des structures béton selon l’Eurocode 2 partie 1-2. Les exigences de tenue au feu, comme une classification R60, peuvent être directement intégrées afin d’évaluer le comportement de l’ouvrage en situation d’incendie et vérifier sa conformité aux exigences de sécurité.

Robot Structural Analysis et le calcul des structures en bois

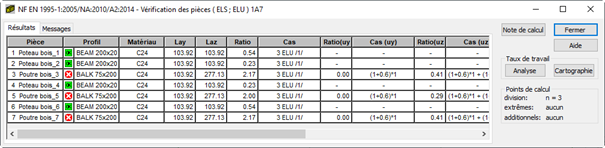

Figure 9 – Vérification des éléments bois selon l’Eurocode 5
Robot Structural Analysis permet de dimensionner les structures bois conformément à l’Eurocode 5 (NF EN 1995-1-1). Le logiciel analyse les éléments de charpente bois en tenant compte des caractéristiques mécaniques du matériau, des charges appliquées et des critères de stabilité.
Les taux de travail affichés permettent d’identifier rapidement les sections conformes ou les éléments nécessitant une optimisation afin de garantir la sécurité et la cohérence du dimensionnement.

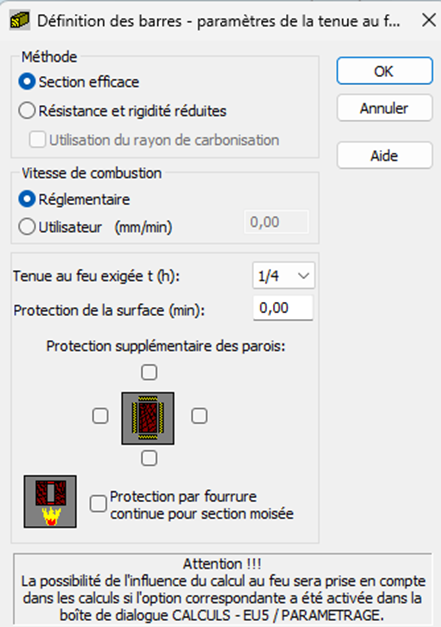

Figure 10 – Paramétrage de la tenue au feu des structures bois
Robot Structural Analysis intègre également les vérifications au feu des structures bois selon l’Eurocode 5 partie 1-2. Le logiciel permet de définir différents paramètres comme le temps d’exposition au feu, les protections appliquées ou les méthodes de calcul liées à la carbonisation du bois.
Cette approche permet d’évaluer le comportement des éléments bois en situation d’incendie et de vérifier leur conformité aux exigences réglementaires de sécurité incendie.

Robot Structural Analysis et le calcul de l’action sismique

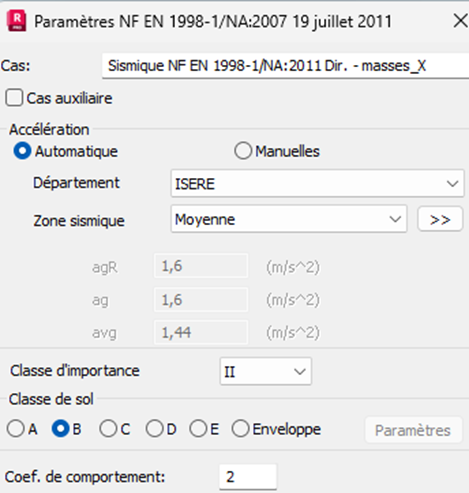

Figure 11 — Paramétrage de l’analyse sismique selon l’Eurocode 8
Robot Structural Analysis intègre les méthodes de calcul définies par l’Eurocode 8 (NF EN 1998-1) afin d’évaluer le comportement des structures soumises à une action sismique. Le logiciel permet notamment de configurer des analyses par forces latérales, analyses modales spectrales, méthodes Push-over ou analyses temporelles selon le niveau de précision recherché.

Les paramètres sismiques, comme la zone de sismicité, la classe d’importance du bâtiment, le type de sol ou le coefficient de comportement, peuvent être directement intégrés dans le modèle de calcul. Cette approche permet de simuler plus précisément la réponse dynamique de la structure et de vérifier sa conformité aux exigences parasismiques européennes.

Se former aux Eurocodes et au calcul structurel avec REFSA

L’utilisation des Eurocodes dans Robot Structural Analysis ne se limite pas au paramétrage d’une norme. La qualité du calcul dépend aussi de la modélisation, des hypothèses retenues et de l’interprétation des résultats.

Chez REFSA, nos formations associent la compréhension des Eurocodes à leur application concrète dans Autodesk Robot Structural Analysis afin de répondre aux problématiques réelles des bureaux d’études structure.

En complément de notre parcours Revit Structure de 10 jours, nous proposons plusieurs spécialisations :

• Robot Structural Analysis – Béton armé
Dimensionnement et vérifications selon l’Eurocode 2.

• Robot Structural Analysis – Charpente métallique
Calcul des structures acier, stabilité et assemblages selon l’Eurocode 3.

• Robot Structural Analysis – Eurocode 8
Analyses sismiques et paramétrage des calculs parasismiques.

• Robot Structural Analysis – Plaques et coques
Analyse avancée par éléments finis pour les structures complexes.

• Advance Steel
Interopérabilité entre calcul structurel, BIM et production de charpente métallique.

Ces formations permettent d’appliquer concrètement les Eurocodes abordés dans cet article sur des cas réels : portiques, structures béton armé, charpentes métalliques ou analyses sismiques. L’objectif reste opérationnel : produire des calculs fiables, exploitables et conformes aux exigences réglementaires.
